產品概述 THIF-517真空淬火油是以深度精制礦物油為基礎油，添加多種優質進口添加劑經獨特配方精制而成。真空氣氛下用的淬火冷卻油，餾程短，飽和蒸汽壓低，抗氣化能力強，冷速較快，具有良好的光亮性。 產品特點 ①蒸氣壓低，蒸發量小，不污染真空熱處理爐的爐膛，不影響真空操作效果。
②具有較高的光亮性和熱安定性，長期使用后，淬火油中的殘炭、殘硫、氧氣、水分、酸等很少，淬火后工件的表面質量較好。
③高溫冷速快，低溫冷速適中，既能使工件獲得高而均勻的表面硬度和足夠的硬化層深，也能較好的控制淬火變形。 技術指標

項 目		技術要求			試驗方法
		A號	B號	C號
運動粘度40℃，mm2/s≯		38	90	68	GB/T265
閃點(開口)，℃ ≮		220	220	200	GB/T3536
水分，% ≯		無	無	無	GB/T260
傾點，℃		-9	-9	-9	GB/T3535
腐蝕(銅片，100℃，3h)，級 ≯		1	1	1	GB/T5096
光亮性，級 ≯		6.5×10-6	6.5×10-6	6.5×10-6	SH/T0229
熱氧化安定性	粘度比 ≯	1.5	1.5	1.5	SH/T0219
	殘炭增加值，% ≯	1.5	1.5	1.5
冷卻性能(液溫80℃，不攪拌)	特性溫度℃ ≮	650	640	640	ISO/D09950
	最大冷速，℃ s ≮	90	85	80
	800-400℃時間，s ≯	12	15	17

使用范圍 ①適用于Cr12、Cr12MoV、H13、6542、W18Cr4V等工模具的真空淬火，以及軸承鋼、大中型航空結構鋼及其鋼材的真空加熱淬火。
②適用于密封式淬火油槽，不會對爐中氣氛產生任何影響。

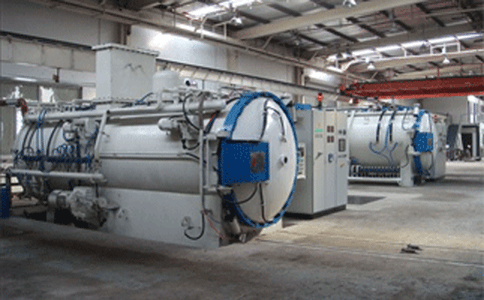

③適用于真空爐和負壓的熱處理爐。 注意事項 ①淬火油中注意不要混入水分，淬火時如果水分有400PPM以上的混入，可能會有引起硬度不勻或降低耐久性。如有水分，要先脫水。
②真空淬火油溫度應該控制在規定范圍內（40-80℃左右)，避免使用溫度過高或過低，否則不能發揮充分的冷卻性，并有冷卻不均的可能。
③舊淬火槽在使用之前要清除油泥、氧化皮和炭黑等雜物，不能有水，新淬火槽在使用之前要清理干凈。 包裝儲存 170KG/桶包裝，存放于陰涼處，同時擰緊封蓋，防止吸潮、進水，避免陽光直射、高溫烘烤、火焰及強氧化劑等。 相關鏈接
二保焊除焊渣用防飛濺劑

THIF-121全合成切削液
THIF-122半合成微乳切削液
焊接防飛濺劑在鋼結構中的應用
焊接飛濺清除劑的適用范圍和使用技巧
焊接防飛濺劑使用方法，你用對了嗎？
激光焊接防飛濺劑怎么選？
