絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量

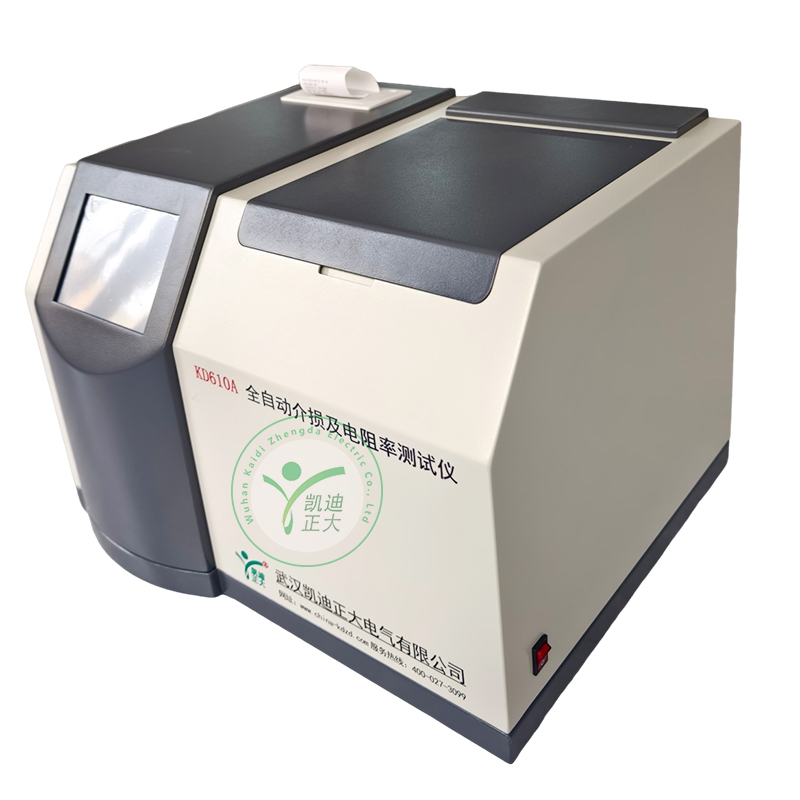

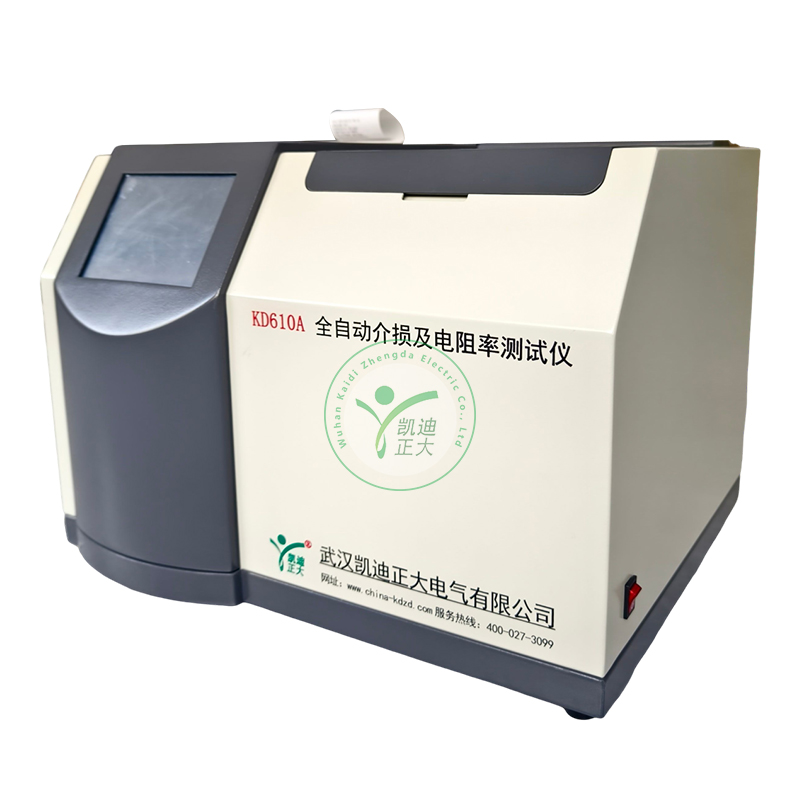

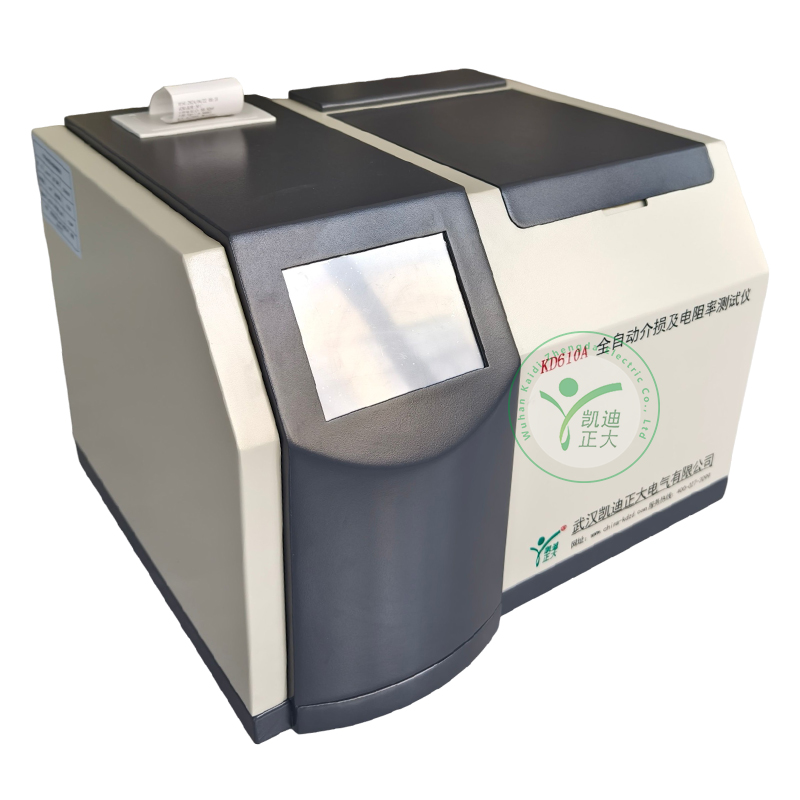

　　本油介質損耗及電阻率測試儀依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于。

　　一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用數字技術，智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。

主要功能及特點

　　(1)油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。

　　(2)儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。

　　(3)內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

　　(4)完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。

　　(5)試驗參數設置方便。溫度設置范圍40～120℃，交流電壓設置范圍200～2200V，直流電壓設置范圍0～500V。

　　(6)采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。只需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。

　　(7)自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。

　　(8)空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

　　(9)儀器以RAM9平臺為核心，測試精度高、速度快。

　　電源電壓： AC 220V±10%

　　電源頻率： 50Hz/60Hz ±1%

　　測量范圍：

　　電容量：5pF～200pF

　　相對電容率：1.000～30.000

　　介質損耗因數：0.00001～100

　　直流電阻率：2.5 MΩm～20 TΩm

　　測量精度：

　　相對電容率： ±(1～10)%讀數

　　介質損耗因數：±(5%讀數±0.0002)

　　直流電阻率：±10%讀數

　　分辨率：

　　電容量 ：0.01pF

　　相對電容率：0.001

　　介質損耗因數：0.00001

　　測溫范圍：40～120℃

　　溫度測量誤差： ±0.5℃

　　交流實驗電壓： 200～2200V 連續可調，頻率50Hz

　　直流試驗電壓： 0～500V 連續可調

　　功 耗： 500W

　　外型尺寸：460mm× 370mm×330mm

　　總重量：25Kg

　　使用條件

　　環境溫度：0℃～40℃

　　相對濕度：<75%
