產品概述

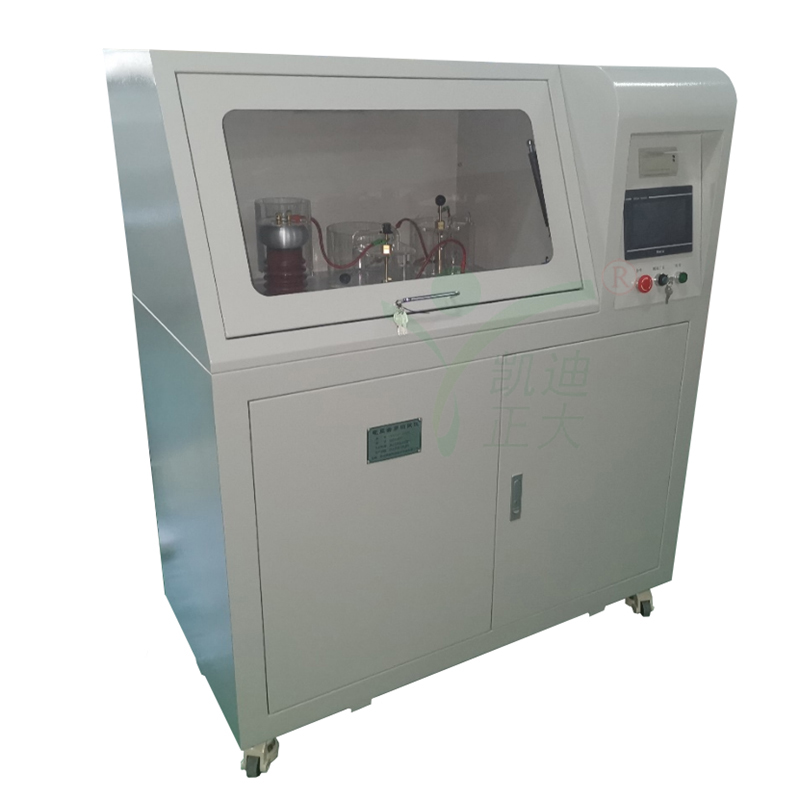

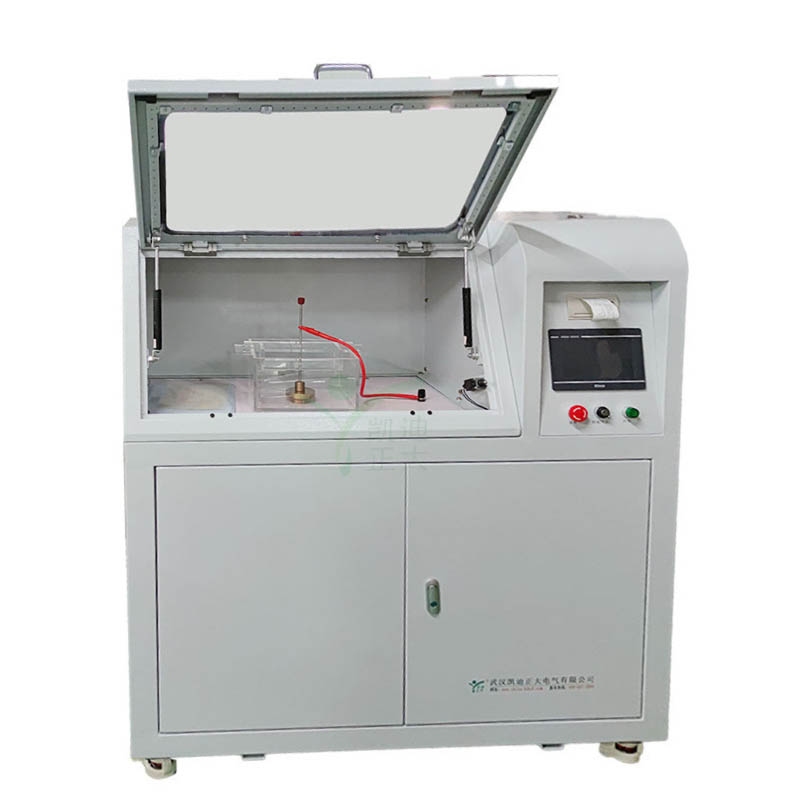

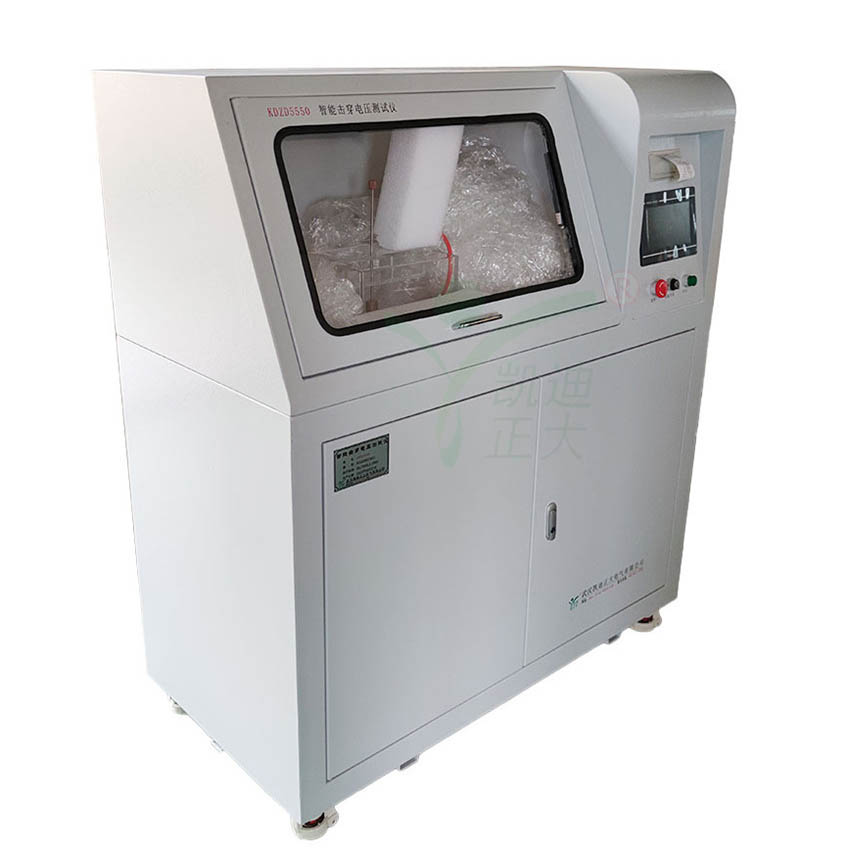

KDZD5550系列電壓擊穿試驗儀根據國家GB1408.1-2006《絕緣材料電氣強度試驗方法》其作用可稱為電氣絕緣強度試驗儀、介質強度測試儀等。其工作原理是：把一個高于正常工作的電壓加在被測設備的絕緣體上，持續一段規定的時間，加在上面的電壓就只會產生很小的漏電流，則絕緣性較好。程控電源模塊、信號采集調理模塊和計算機控制系統三個模塊組成測試系統，帶報警和時間控制功能。

KDZD5550系列電壓擊穿試驗儀主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓的測試。廣泛應用于電力電子行業、機械工業部、研究所、軍工研究、絕緣材料生產單位的高電壓擊穿試驗而設計制造的。

產品特點

1、由設備為觸摸屏進行操作控制。

2、如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。

3、設備具有試驗參數記憶功能，相同試驗條件不需要每次試驗都進行設置，且斷電仍會記憶最后一次試驗設置參數。

4、試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。

5、控制面板簡潔，功能標注明確，操作簡單。

6、可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以實時舍棄不理想的數據。

7、設備試驗界面采用實時顯示的方式，更方便試驗過程的觀看。

8、設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會彈出警告，在滿度（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。

9、設備配有三色報警。（選配）

技術參數


電壓等級：5KV、10KV、20KV、50KV、100KV、150KV

電壓：5KV
輸入電壓：AC220V 50Hz
輸出電壓：AC：0～5kV； DC：0～5kV
輸出功率：0.5kVA
測量范圍：AC：0.05～5kV； DC：0～5kV
測量誤差：≤ 2％
升壓速率：0.025kV/s～0.5/s

電壓：10KV
輸入電壓：AC220V 50Hz
輸出電壓：AC：0～10kV； DC：0～10kV
輸出功率：1kVA
測量范圍：AC：0.5～10kV； DC：0.5～10kV
測量誤差：≤ 2％
升壓速率：0.05kV/s～1kV/s
設備自重：150kg

電壓：20KV
輸入電壓：AC220V 50Hz
輸出電壓：AC：0～20kV DC：0～20kV
輸出功率：2kVA
測量范圍：AC：1～20kV； DC：1～20kV
測量誤差：≤ 2％
升壓速率：0.1kV/s～2kV/s
設備自重：150kg

電壓：50KV
輸入電壓：AC220V 50Hz
輸出電壓：AC：0～50kV； DC：0～50kV
輸出功率：3kVA
測量范圍：AC：1～50kV； DC：1～50kV
測量誤差：≤ 2％
升壓速率：0.20kV/s～5kV/s
設備自重：150kg

電壓： 100KV
輸入電壓：AC220V 50Hz
輸出電壓：AC：0～100kV； DC：0～100kV
輸出功率：10kVA
測量范圍：AC1～100kV； DC1～100kV
測量誤差：≤ 2％
升壓速率：0.02kV/s～10kV/s
設備自重：300kg


電壓：150KV
輸入電壓：AC220V 50Hz
輸出電壓：AC：0～150kV； DC：0～150kV
輸出功率：15kVA
測量范圍：AC1～150kV； DC1～150kV
測量誤差：≤ 2％
升壓速率：1kV/s～10kV/s
設備自重：300kg


耐壓時間：0～4H(空載）
漏電流：可由計算機軟件自由進行設定
電源：交流220V±10%的單相交流電壓和50Hz±1%的頻率
試驗環境：溫度：15 ～ 30℃，相對濕度：30%～65%能夠穩定運行。
外形尺寸：長×寬×高：1000×1000×1400 mm
接地要求：儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下



產品裝箱單

KDZD5550系列電壓擊穿試驗儀：1臺

輸入輸出連接線：1套

設備接地線：1根

試驗電極：2副

產品說明書：1份

產品合格證：1份
