KDHX-3209中置柜多功能無線高壓核相儀（以下簡稱“核相儀”）用于兩條高壓線路并網或環網核相。該儀器可以升級遠程核相的功能。組合功能強，一機多用。

適合小車式開關柜、高壓線路、環網柜感應點的核相工作，適用1V～220KV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。

儀器引用《DL/T971-2005帶電作業用交流1KV-35KV便攜式核相儀》，采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。

核相儀由2個高壓發射器X/Y、2個低壓發射器X1/Y1、6個中置柜采集器X2/Y2、1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。2個發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。

技術指標
1、中置柜技術指標
主機和采集器的視距傳輸距離≥5m;
測試交流電壓等級為6KV-35KV；

2、中環網柜技術指標
主機和采集器的視距傳輸距離≥100m;
測試交流電壓等級為1V-500V；

3、高壓核相技術指標
主機和采集器的視距傳輸距離≥100m;
測試交流電壓等級為15V-220KV；

4、相位差準確度：誤差≤6°。
5、頻率準確度：±0.1HZ。
6、電壓測量范圍為1V～220KV。
7、發射器和接收主機的最大傳輸視距約100米。
8、真人語音提示測量結果和操作步驟。
9、320*240彩屏同時顯示相位差、頻率、失量圖和同異相結果。
10、無操作1小時自動關機。
11、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。
12、主機鋰電池容量約2500mAH，發射器鋰電池容量約350mAH。
13、高壓測量時泄漏電流<10uA。
14、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
15、工作環境：-35℃--- +45℃ 濕度≤95%RH。
16、儲存環境：-40℃--- +55℃ 濕度≤95%RH。
17、整機重量：約6KG。
18、儀器包裝尺寸：長89cm*寬26cmm*高11cm。

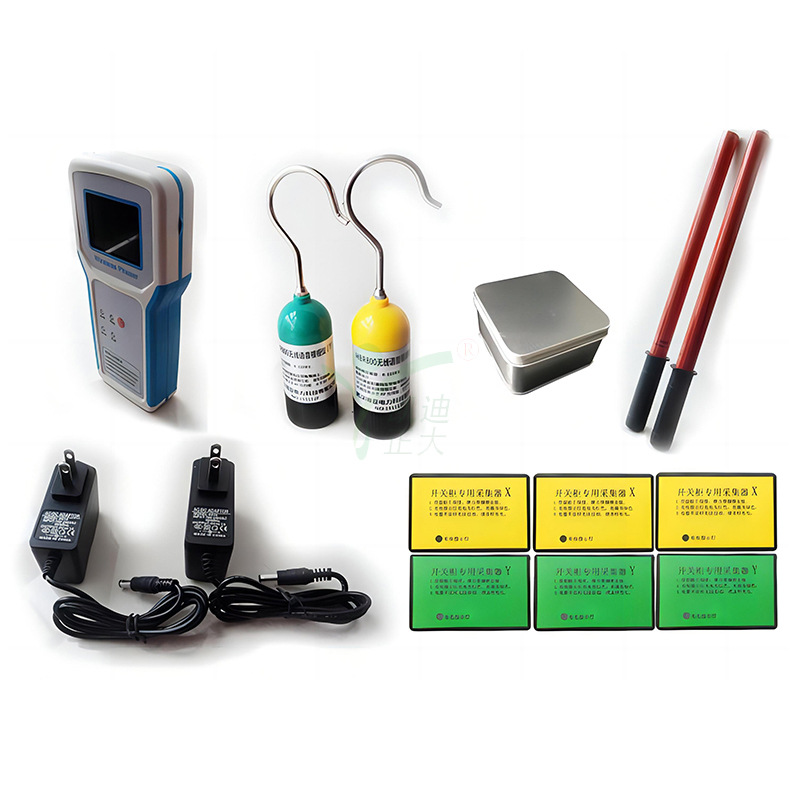

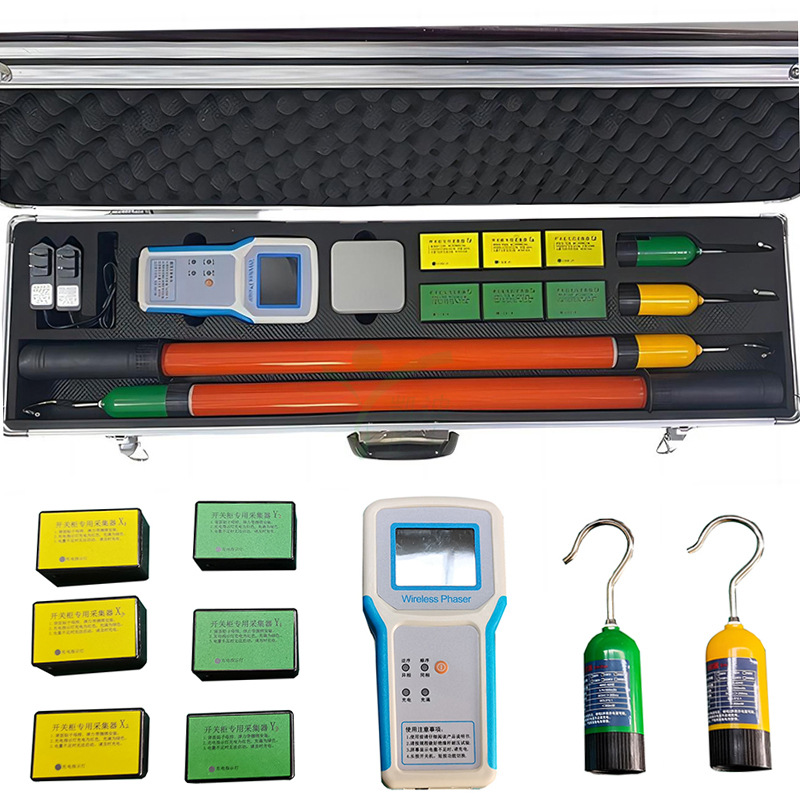

裝箱清單

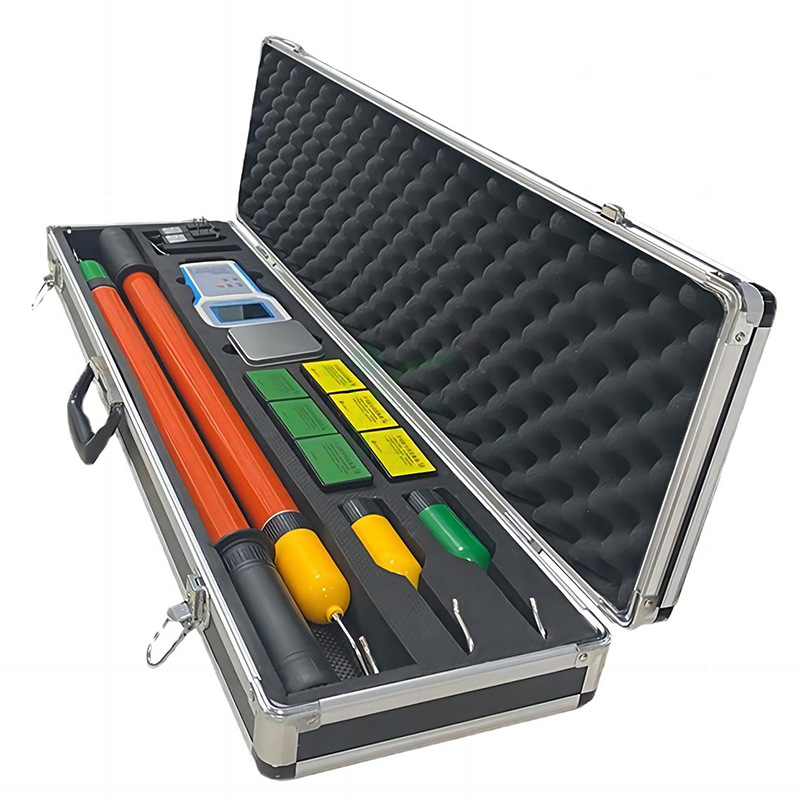

鋁合金機箱：1個
接收主機（未配置GPS功能）：1個
高壓發射器X、Y：1對
低壓發射器X1、Y1：1對
中置柜采集器X2、Y2：3對
伸縮式絕緣桿(3米)：2根
尖頭端子：2個
彎鉤端子：2個
充電器(5V/1A)：2個
自檢測試線：2條
接地線：2條
說明書：1份
出廠檢驗報告：1份
合格證/保修卡：1份

使用條件
1：周圍空氣溫度：最高氣溫：+50℃；最低氣溫：-20℃；最大日溫差：30K
2：海拔高度：2000m
3：太陽輻射強度：0.1w∕cm2
4：水平加速度抗震能力：0.2g
5：垂直加速度抗震能力：0.13g
6：濕度：日相對濕度平均值：≤90％；月相對濕度平均值：≤90％
